FG96-8CH应用手册

简介

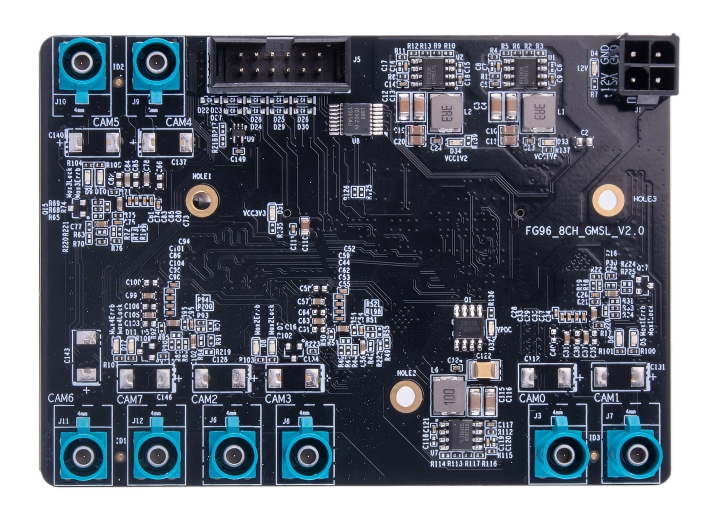

  • FG96-8CH GMSL采集板是方竹科技基于MAXIM(美信/ADI) Serdes芯片MAX9296A开发的8路GMSL采集板，以下简称采集板。

  • 此采集板可同时接入至多8个GMSL相机并输出CSI信号到NVIDIA® Jetson AGX Orin™/Xavier™开发套件。

  • 此采集板可通过软件配置的方式让MAX9296自适应的解析GMSL1与GMSL2不同速率的GMSL相机。

  • NVIDIA Jetson® AGX Orin™/Xavier™开发套件上120Pin连接器不能提供相机所需电源，因此采集板通过一个可插拔的12V-24V的DC电源外部连接器（可与套件采用同一电源适配器）。

_images/main.png
关于GMSL
GMSL(Gigabit Multimedia Serial Link吉比特多媒体串行链路)，是串行器和解串器构成的传输链路，基于LVDS传输，很多域控制器上直接使用GMSL多通道解串器，同时支持多路摄像头数据传入。
支持长达15m的屏蔽双绞线(STP)或同轴电缆传输，满足汽车行业最苛刻的电磁兼容(EMC)要求。
GMSL SerDes技术可有效替代无压缩以太网传输，数据速率提高10倍，电缆损耗降低50%，EMC性能优于以太网，可满足可靠、通用的设计要求。
